産業用AC遠心ファンとは何ですか?

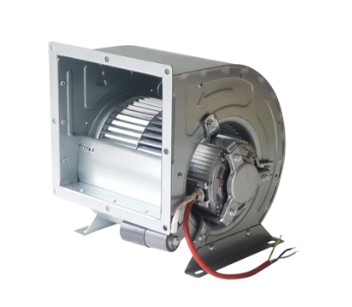

アン 産業用AC遠心ファン 交流 (AC) によって駆動される換気装置です。その中心的な動作原理は、インペラの回転によって発生する遠心力を利用して、空気を軸方向に引き込み、90度回転させて放射状に排出します。軸流ファンと比較して、遠心ファンは より高い静圧 (通常は 500 ～ 3,000 Pa に達します)、ダクト抵抗、フィルター抵抗、または長距離空気供給を克服する必要がある産業シナリオに特に適しています。

産業用AC遠心ファンは羽根車の構造により主に3種類に分類されます。 前方に湾曲したブレード , 後方に湾曲したブレード 、そして ラジアルブレード 。後方に湾曲したブレード ファンは、より低い騒音で最高の効率 (最大 85% 以上) を実現し、長時間の連続運転に最適です。前方に湾曲したブレード ファンは、同じ羽根車直径でより高い圧力を生成できますが、効率はわずかに低くなります。ラジアルブレードファンは粉塵を含んだガスの処理に優れており、材料搬送やボイラー誘引通風システムで広く使用されています。

産業用途における主な利点

高圧空気供給能力

産業用換気システムでは、ダクトの長さ、曲がりの数、フィルター抵抗などの要因により、システム抵抗が大幅に増加します。通常の軸流ファンの静圧は 50 ～ 200 Pa の範囲ですが、複雑なダクト要件には不十分です。ただし、産業用 AC 遠心ファンは、次の範囲の静圧を提供します。 500～3,000Pa 、一部の高圧モデルではそれを超える場合もあります 5,000Pa 、複数セクションのダクト、高効率フィルター、熱交換器の抵抗を簡単に克服して、終端での適切な空気の流れを確保します。

安定した信頼性の高い動作

産業用 AC 遠心ファンは AC 誘導モーターによって駆動されるため、複雑な電子整流回路は必要ありません。構造が単純なので故障率が低くなります。標準的な動作条件下では、高品質の産業用遠心ファンは、 30,000 時間を超える平均故障間隔 (MTBF) 、全銅巻線とボールベアリングを備えた一部のモデルは、最大 50,000 時間に達します。この高い信頼性は、データセンターの冷却や化学プラントの換気など、ノンストップの重要なアプリケーションにとって非常に重要です。

広範なパワーと仕様をカバー

産業用 AC 遠心ファンは、から非常に広い出力範囲をカバーします。 50W小型機器冷却ファン に 55kWを超える大型産業用換気ユニット 。風量範囲は 100 m3/h から 100,000 m3/h 以上に及び、羽根車の直径は 100 mm ～ 2,000 mm であり、精密電子機器の冷却から大規模な工場の換気まで、事実上すべての産業ニーズを満たすことができます。

選択基準とベストプラクティス

主要な選択パラメータ

産業用 AC 遠心ファンを選択する場合は、次の主要なパラメータを包括的に考慮する必要があります。

• 風量(Q) ：単位m3/hまたはm3/s、換気空間容積と換気量から算出
• 全圧または静圧(P) ：単位Pa、ダクト抵抗、フィルタ抵抗、出口動圧損失の計算が必要
• パワー(N) : 単位 kW、式 N = (Q × P) / (3600 × η × 1000) を使用して推定されます。ここで、η はファン効率です
• 回転速度(n) : 単位 rpm、通常 1,450 rpm (4 極モーター) または 2,900 rpm (2 極モーター)
• 騒音レベル : 単位 dB(A)、後方に湾曲したブレード ファンは、通常、前方に湾曲したブレード ファンよりも 3 ～ 8 dB(A) 静かです。
• 保護等級 (IP) ：湿気や粉塵の多い環境ではIP54以上を推奨

アプリケーションシナリオと選択のリファレンス

インストールと操作のガイドライン

産業用 AC 遠心ファンの効率的かつ安定した動作を確保するには、設置時および定期メンテナンス時に次の点に従う必要があります。

1. 基礎の防振 : 出力が 3 kW を超えるファンには、建物の構造や隣接する精密機器への干渉を防ぐために、振動伝達を 80% 以上低減する防振装置またはパッドを装備する必要があります。
2. 入口保護 : 異物の混入や羽根車の損傷を防ぐために、空気入口にメッシュサイズ 20 mm 以下の保護メッシュを取り付けます。粉塵の多い環境では一次効率フィルタを追加してください
3. 柔軟な接続 : ファンの入口/出口とダクトの間にキャンバスまたはシリコンの柔軟な接続部 (長さ 150 ～ 300 mm) を使用して、ダクトの応力がファン ハウジングに直接伝わるのを防ぎます。
4. 定期メンテナンス : 軸受の温度と潤滑状態を毎回検査します。 2,000稼働時間 ;グリスは毎回交換してください 8,000稼働時間 ;インペラの蓄積した塵埃を毎年清掃します。厚さ 1 mm を超える塵埃の蓄積により、効率が 5% ～ 10% 低下する可能性があります。
5. モーター保護 : 2.2 kWを超えるモータには、ロータのロックや欠相運転による焼損を防止するために、サーマル過負荷リレーまたはモータ保護装置を装備する必要があります。

性能と寿命に影響を与える重要な要素

動作環境条件

周囲温度が 10°C 上昇するごとに、モーター巻線の絶縁劣化速度は約 2 倍になります。周囲温度が超えると 40℃ の場合、モーターの定格電力は、45 °C で 95%、50 °C で 90%、55 °C で 85% に下げる必要があります。高湿度環境 (相対湿度 >85%) では、シャットダウン時の吸湿による絶縁劣化を防ぐために、結露防止ヒーターを備えた完全密閉型モーターを選択する必要があります。

腐食性ガスを含む環境 (化学作業場や電気めっき施設など) では、ファンの羽根車とハウジングは次の材質で作られている必要があります。 304 または 316 ステンレス鋼 、またはエポキシ樹脂防食コーティングで処理されます。通常の亜鉛メッキ鋼板は、酸性環境では寿命が通常の使用条件の 30% ～ 50% に短くなる可能性があります。

システムマッチングと動作点の最適化

実際のファンの動作効率は、動作点が性能曲線とどの程度一致するかによって決まります。システム抵抗が過剰に設計されると、実際の動作点が高流量かつ低圧力の領域にシフトし、効率が低下し、騒音が増加します。ファン速度（周波数可変制御）や入口ガイドベーン角度を調整することで、動作点を高効率領域に戻すことができます。可変周波数速度制御により、ファンは次のことができます。 定格風量の 70% ～ 100% の範囲内で 80% 以上の効率を維持 、大幅なエネルギー節約を実現します。気流が 80% に低下すると、シャフト出力は定格出力の 51.2% (親和性の法則によって計算) に低下し、スロットル制御と比較して 30% ～ 40% の電力節約を達成します。

インペラのバランスと振動制御

インペラの不均衡は、遠心ファンの過度の振動の主な原因です。 ISO 1940 規格によると、産業用ファンのインペラは次の条件を達成する必要があります。 バランスグレード G6.3 または G2.5 。インペラ直径が 400 mm を超える場合、現場での動的バランスが特に重要です。残留アンバランスが 10 g・mm/kg 増加するごとに、ベアリングの寿命が約 15% ～ 20% 短くなる可能性があります。通常の動作中、ファンベアリングハウジングの実効振動速度は以下に制御される必要があります。 4.5mm/秒 (ISO 10816 規格による「良好」グレード); 7.1 mm/s を超える場合は、検査のため直ちに停止する必要があります。

エネルギー効率改善戦略

可変周波数ドライブの実装

エアフロー需要が変動するシステム (VAV 空調システムやプロセス排気システムなど) では、産業用 AC 遠心ファンに可変周波数ドライブ (VFD) を装備することが最も効果的な省エネ対策となります。を摂取する 15 kW ファンは年間 6,000 時間稼働 例として、実際の平均動作負荷が定格負荷の 70% である場合、VFD 速度制御による年間消費電力は約 63,000kWh 、と比較して 90,000kWh 固定周波数動作とダンパー調整により、節約 27,000kWh 年間約30％の省エネ効果を実現します。投資回収期間は通常 1.5 ～ 2.5 年です。

高効率モーターのアップグレード

従来の IE1 または IE2 効率モータのアップグレード IE3 (プレミアム効率) または IE4 (スーパープレミアム効率) モーターはエネルギー消費をさらに削減できます。 11 kW、4 極モーターの例: IE2 の効率は約 91%、IE3 は約 93%、IE4 は約 94% です。 IE2 から IE3 にアップグレードすると、約 1,320kWh 年間 6,000 時間の稼働時間。 IE3 から IE4 にアップグレードすると、追加の費用が節約されます 660kWh 。高効率モーターは調達コストを 15% ～ 30% 増加させますが、トータルのライフサイクルコストは大幅に削減されます。

システム抵抗の最適化

ダクト システムの抵抗が 100 Pa 増加するごとに、ファン シャフトの出力は約 5% ～ 8% 増加します。次の対策により、システムの抵抗を効果的に低減できます。

• 不必要な曲げやレデューサーを最小限に抑えます。 90°曲げるごとに約 50～150Pa 抵抗の
• 低抵抗フィルターを選択し、目詰まりしたフィルター媒体を定期的に交換してください。フィルターの詰まりにより抵抗が初期値から上昇する可能性があります 100～200Pa に 500～800Pa
• ダクト断面を適切に設計し、内部の空気速度を制御します。 8～12m/秒 範囲;空気速度が高すぎると動圧損失が大幅に増加します
• ダクトに溜まった埃を定期的に掃除してください。粉塵の蓄積が 1 mm 増加するごとに、ダクト抵抗は約増加します 3%～5%

今後の開発動向

インダストリー 4.0 とスマート製造の進歩により、 産業用AC遠心ファンs インテリジェンス、高効率、モジュール化に向けて進化しています。スマートファンを統合 IoTセンサー エッジコンピューティングを使用して、振動、温度、電流、その他のパラメータをリアルタイムで監視し、ベアリングの寿命とインペラの摩耗状態を予測できます。これにより、「計画保守」から「予知保守」への移行が可能となり、計画外のダウンタイムの削減が期待できます。 40%～60% .

エネルギー効率の観点から、新世代の産業用遠心ファンは、 永久磁石アシスト同期リラクタンスモーター (PMaSynRM) IE5 グレードを超える効率を達成でき、従来の誘導モーターより 3% ～ 5% 向上します。一方、CFD (数値流体力学) 設計を通じて最適化された生体模倣インペラとボリュートにより、空気の流れを増加させることができます。 8%～12% エネルギー消費量を増加させることなく、ノイズを低減しながら、 3～5dB(A) .

モジュラー設計により、ファンの取り付け、メンテナンス、アップグレードがより便利になります。標準化されたモーターモジュール、インペラモジュール、コントローラーモジュールを迅速に組み合わせることができるため、現場でのインペラやモーターの交換時間を従来よりも短縮できます。 4～6時間～1時間未満 、メンテナンスによる生産への影響が大幅に最小限に抑えられます。
