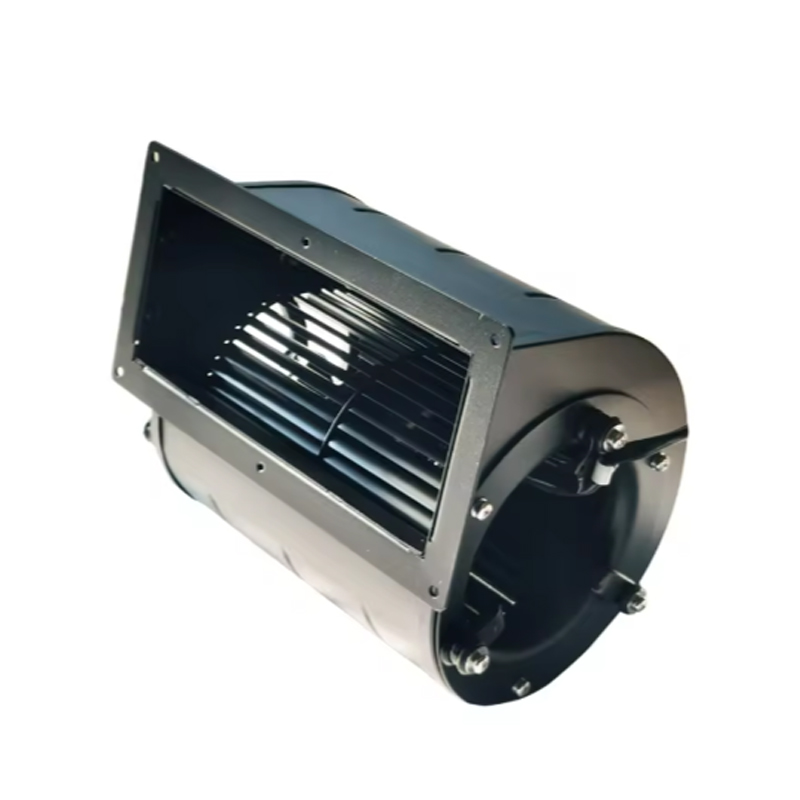

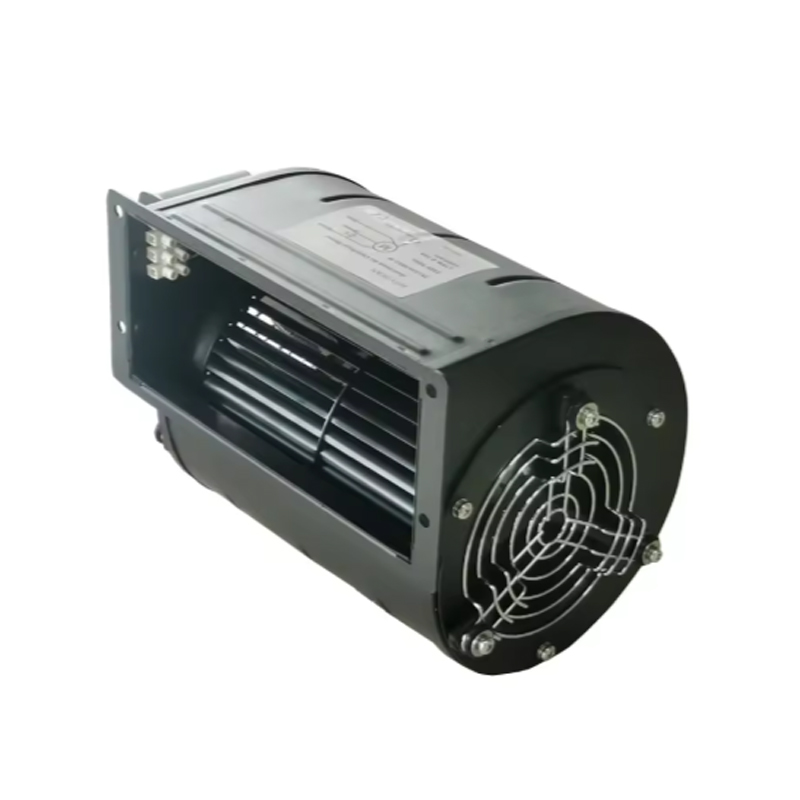

133 シリーズ ミニチュア遠心ブロワーのコンパクトな 133 mm サイズは、小型機器の換気と冷却に最適です。デュアルインレット設計により、限られたスペース内で空気の取り込みを最大化し、換気効率を向上させます。小型精密機器の冷却に広く使用されており、一般的な電力環境で安定した電気的性能を提供します。
A 400 mm double-inlet blower is specified for an air handler that must move 2,700 CFM against 1.0 in. w.g. Two quotations come back: a forward curved impeller drawing about 5...
続きを読む気流に関する苦情のほとんどは、モーターの故障ではなく、間違ったデューティポイントに適合したブロワーに遡ります。 HVAC かご型ブロワーは、スクロール ハウジング内で回転する前方に湾曲したマルチブレード ホイールです。この部分は、実際にエア ハンドラー、ファン コイル、VAV ボックス、ダクト付き清浄器、熱回収ユニットに空気を送ります。ホイールの...
続きを読むHVAC または空気移動システムがダクト、フィルター、または熱交換器を通して大量の空気を移動させる必要がある場合、 前方湾曲遠心送風機 多くの場合、これが最もスペース効率とコスト効率の高い選択肢となります。高静圧を優先する後方湾曲設計とは異なり、前方湾曲インペラは、コンパクトなホイール直径で高い空気流を供給することに優れてお...
続きを読むパッケージ化されたエア ハンドリング ユニットが現場に納入されるとき、通常、ファンはキャビネット内で最大の電力消費源となります。遠心ファンのサイズが小さい場合、ユニットが設計静圧に達しない可能性があります。サイズが大きすぎると、モーターが必要以上に多くの電流を消費し、騒音レベルが上昇します。実際的な問題は、単に「どのくらいの空気流量が必要か?」と...
続きを読むの動作制限は何ですか 133シリーズ ミニサイズ遠心ファン 高温または多湿の環境では?
動作環境の制限事項
1. 温度範囲: このシリーズの遠心ファンは、亜鉛メッキ鋼製インペラと AC 外部ローター モーターを使用しています。絶縁クラスはFで、サーマル過負荷保護装置が付いています。使用温度範囲は-30℃～60℃です。
この範囲を超えると、モーターの絶縁劣化やベアリングの潤滑不良が発生し、ファンの寿命に影響します。
2. 湿度適応性: ハウジングの保護等級は IP42 で、0% ～ 85%RH (相対湿度) の非結露環境に適しています。
高湿度 (>85%RH) または結露環境では、金属部品が腐食しやすくなり、モーターに水が浸入してショートや性能低下を引き起こす可能性があります。
3. 高温高湿併用時の注意事項 温度が上限値（約60℃）に近く、湿度が高い場合には、耐久性を向上させるため、防湿・防錆処理を施したハウジングの設置やステンレス製羽根車の使用を推奨します。
長期間使用する場合は、熱膨張と収縮による機械的クリアランスの増加を防ぐために、モーター温度センサーと保護メッシュを定期的にチェックする必要があります。
4. 極限環境における当社の技術的優位性
Ningbo Haoyue Fan Manufacturing Co., Ltd. は、遠心ファンの研究開発で長年の経験があり、クラス F 絶縁および IP42 保護を備えたカスタマイズされたモーターを提供できます。顧客のニーズに応じて、IP44 以上の保護レベルにアップグレードできます。
同社は、湿気の多い環境や腐食性の環境で安定した性能を確保するために、材料選択の代替として亜鉛メッキ鋼板とステンレス鋼を使用しています。
| 制限事項 | 詳細 |
| 最高周囲温度 | 推奨動作範囲: −20℃〜50℃ 。これを超えると、モーターの過熱や絶縁劣化が発生し、寿命や性能が低下する可能性があります。 |
| 最大相対湿度 | までの安全な操作 90%RH 。湿度が高くなると、ファン内部に結露が発生し、インペラやモーターの絶縁体が腐食する可能性があります。 |
| 保護等級 | IP44 – 水の飛沫や小さな水滴からは保護されますが、強いスプレーや浸漬に対しては保護されません。 |
| 信頼性に関する推奨事項 | 高温と高湿度が同時に発生する環境 (熱帯の工場など) では、耐湿性および耐熱性のエンクロージャを使用するか、より高い IP 定格のモデルを選択してください。 |
133シリーズミニサイズ遠心ファンの騒音レベルはどのくらいですか？
騒音レベル性能
1. 標準騒音データ
代表モデル SFD-KF133B24H の騒音レベルは定格速度で 62.5 dB(A) です。
低騒音バージョンの FC-133 シリーズの騒音レベルは、1800 RPM で約 56 dB(A)、1250 RPM で約 57 dB(A) です。
2. 異音発生の原因
デュアル入口設計により、入口での均一な気流分布が確保され、局所的な乱流が軽減されます。
後方に湾曲したインペラとハイブリッドプラスチック/金属ブレードの使用により、気流の衝撃音がさらに低減されます。
3. 騒音対策
ケーシング内に吸音綿や遮音パネルを設置します。
低騒音 EC モーター (DC24V/48V バージョンなど) を使用すると、騒音を 50dB(A) 未満に低減できます。
4. Haoyue Fan Manufacturing Co., Ltd.の騒音低減の利点
同社は、EC ブラシレス モーターと速度調整可能な PWM 制御を提供し、騒音とエアフローの最適なマッチングを実現します。
精密なダクト設計とデュアル吸気口の最適化により、同じ風量の場合の騒音レベルは従来の遠心ファンより 5 ～ 8dB 低くなります。
同じ気流要件に対して周波数変換器または速度制御装置が必要かどうかを判断するにはどうすればよいですか?
| 評価基準 | 説明 |
| 風量と静圧の変動 | システムがさまざまな動作条件 (季節的負荷、機器の起動/停止) にわたって流量または圧力を調整する必要がある場合、VFD により連続速度制御が可能になります。 |
| エネルギー消費量と運用コスト | 可変速動作により、流量減少の 3 乗にほぼ比例してモーター出力が削減され、特に長時間稼働する HVAC アプリケーションで大幅なエネルギー節約が実現します。 |
| モーターの互換性 | 133mm シリーズの特長 DC0～10V/PWM 追加の変更を加えることなく、VFD または専用のスピード コントローラーと直接互換性のある制御インターフェイス。 |
| 騒音と振動の制御 | 速度を下げると音響ノイズが減少し、ノイズに敏感な精密機器の環境が改善されます。 |
| システムの複雑さとコスト | ファンが単一の一定ポイントで動作する場合、VFD は不要となり、システムが簡素化され、初期コストが削減されます。 |
1. エアフローと静圧要件の適合
システムが可変エアフロー (空調ターミナル、キャビネット冷却など) を必要とし、静圧が負荷によって大きく変化する場合は、可変周波数ドライブ (VFD) が推奨されます。
固定のエアフローのみが必要で、動作点がファンの最適効率点 (BEP) に近い場合は、固定速度のモーターを直接使用でき、VFD コストを節約できます。
2. エネルギー消費と運用コストの考慮事項
可変周波数ドライブは、実際の負荷に応じてモーター速度を自動的に下げることができます。消費電力は速度の 3 乗に応じて減少し、エネルギー消費量が 30% ～ 50% 削減されます。
長期にわたる断続的な動作または季節的な負荷変動があるシナリオの場合、VFD の回収期間は通常 1 ～ 2 年以内です。
3. 制御精度とシステム互換性
システムが正確な気流制御を必要とする場合（クリーンルーム、研究室など）、VFD と PID コントローラを組み合わせることで、±2% の気流誤差を達成できます。
単純な換気 (小型機器の放熱など) の場合は、機械式速度制御バルブまたは抵抗式速度制御で十分です。
4. Haoyueのカスタマイズされたソリューション
Haoyue は、単相ダイレクトドライブ AC モーターと EC ブラシレスモーターの 2 つの駆動方式を提供しており、どちらも国産または輸入の VFD と互換性があります。
同社は可変周波数速度制御システムの統合に経験があり、顧客の気流と静圧の曲線に基づいて最適な VFD の選択とパラメータの校正を提供できます。
よくある質問 (FAQ)
Q1: 製品はカスタマイズ (さまざまな電圧、速度、特殊材料など) をサポートしていますか?
A: 寧波 Haoyue は OEM カスタマイズ サービスを提供しています。お客様のニーズに応じて、電圧（230V/400V）、速度、羽根車の材質（炭素鋼またはステンレス鋼）、保護等級（IP54/55）を調整できます。
Q2: このファンの設置上の注意点は何ですか?
A: ファンはコンパクトで、壁取り付けまたはフランジ取り付けに適しています。設置中は、吸気口と排気口に障害物がないことを確認し、十分な吸気スペースを確保してください。振動減衰パッドを使用すると、騒音と機械的衝撃をさらに軽減できます。
Q3：メンテナンスのポイントは何ですか？
A: インペラとモーターのベアリングの潤滑を定期的にチェックし、吸気フィルターを掃除し、モーターの配線が安全であることを確認してください。ファンを長期間安定して動作させるために、6 か月ごとに総合的な検査を行うことをお勧めします。
Q4: この製品の品質管理体制はどのように保証されていますか? A: 寧波 Haoyue は ISO9001 品質マネジメントシステム認証を取得しました。工場から出荷されるすべてのファンは、製品が国際基準を満たしていることを確認するために、風量、空気圧、騒音、電気的安全性テストを含む厳格な工場テストを受けます。
