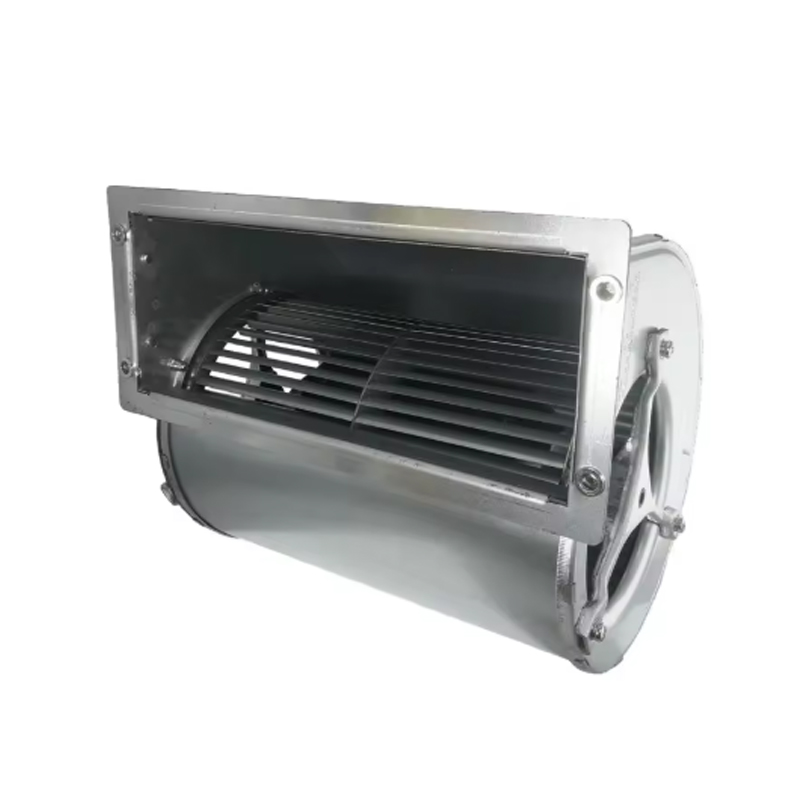

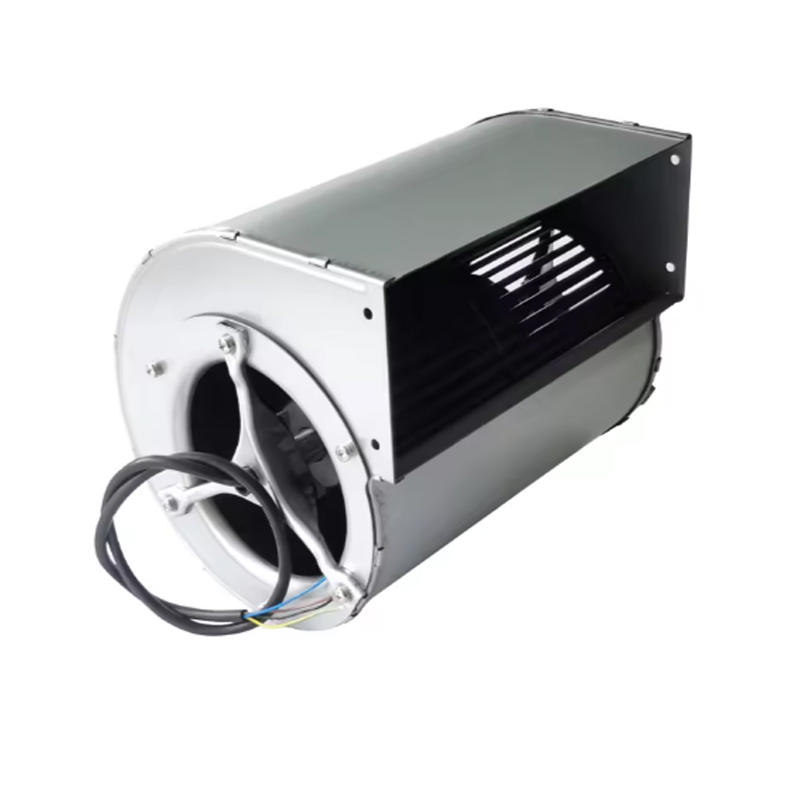

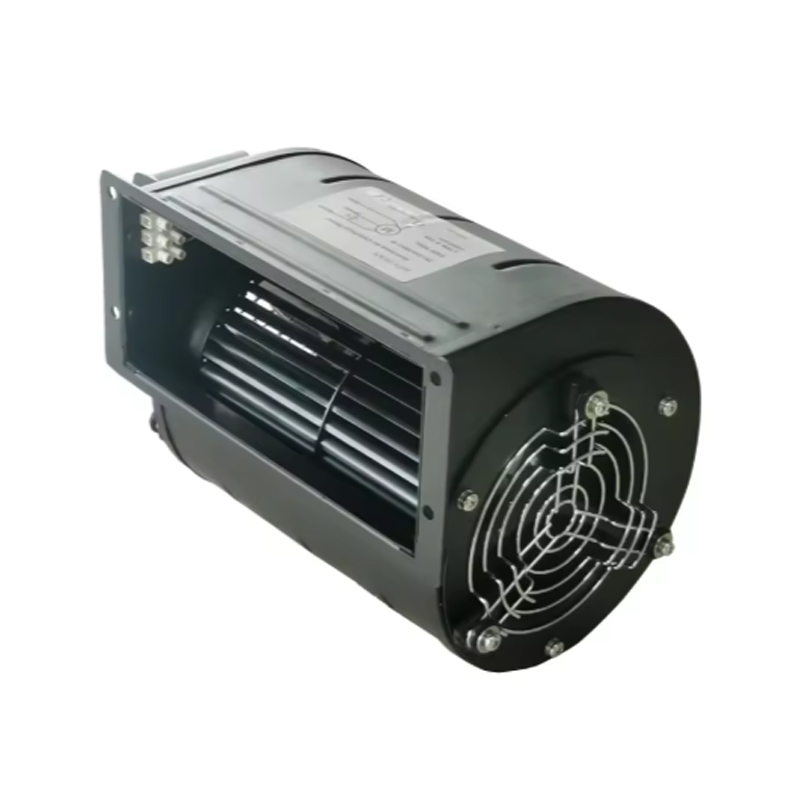

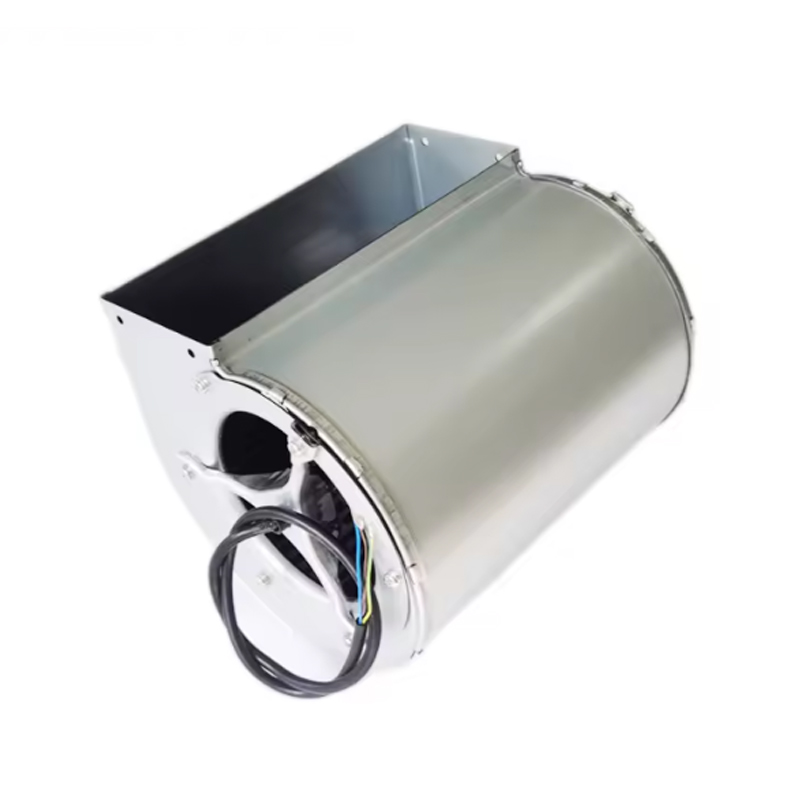

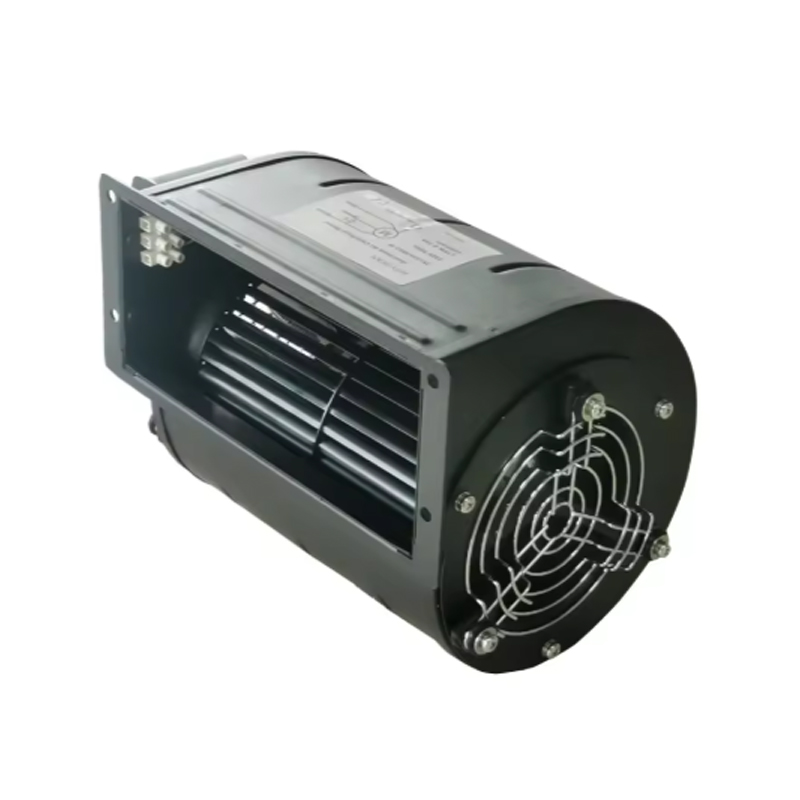

ミニサイズの遠心ファンはコンパクトで、スペースに制約のある環境への設置に適しています。インペラの高速回転により遠心力を発生させ、空気を外側に加速して気流を発生させます。これらのファンには、直径 133mm、146mm、160mm などのさまざまなサイズがあります。これらは指令 2006/42/EC の CE 認定を受けており、関連する EU 機械安全基準に準拠しています。電子機器の冷却、小型換気システム、局所的な換気と熱放散が必要な機械機器の冷却など、幅広い用途に使用できます。コンパクトなサイズにより、さまざまなデバイスやシステムへの統合が容易になります。
直接的な答え: 産業用ファン システムの騒音を制御する最も効果的な方法は、1 つの修正に依存するのではなく、3 つの層の介入を組み合わせることです。まず、前方に湾曲した AC ホイールの代わりに後方に湾曲したインペラとブラシレス EC モーターを選択することで、発生源での騒音を低減します。次に、入口/出口サイレンサ...
READ MORE直接的な答え: キャビネット遠心ファンのサイズを決定するには、まず、CFM = (立方フィートでの室内容積 x 1 時間あたりの空気交換数) / 60、または機器冷却用の CFM = 熱負荷 (BTU/時間) / (1.08 x 温度上昇 (°F)) を使用して必要な CFM を計算します。次に、気流経路内のすべて...
READ MOREファンのECは 電子的に整流 。 EC ファンは、標準的な AC モーターに見られる機械的なブラシや巻線の代わりに、電子制御ボードを内蔵したブラシレス DC モーターを使用します。この 1 つの変更により、ファンはより高いモーター効率に達し、正確に制御された速度で動作し、従来の AC 駆動ユニットよりも著しく低い騒音で動作す...
READ MORE簡単な回答 AC遠心ファンは、ベルトドライブの代わりに単相直結ACモーターを使用し、スクロール型のハウジング内のインペラを回転させることで空気を動かします。気流は回転速度に正比例して増加しますが、騒音ははるかに速く上昇します（およそ速度の 4.8 乗）。そのため、ユニットのサイズを正しく設定する最速の方法は、単に大きなモ...
READ MORE高圧または低圧のどの用途に適しているか ミニサイズ遠心ファン ?
ミニサイズ遠心ファンの代表的な用途:
1. 電子機器の高圧冷却
高速単相ダイレクトドライブモータまたはECモータを採用し、高圧（≧400Pa）条件下でも安定したエア流量を供給します。
コンパクトなボディ（133mm、146mm、160mm）により、サーバーや通信機器などのスペースに制約のある筐体への組み込みが容易です。
遠心力を利用して熱気を素早く排出し、電子部品の放熱効率を向上させ、寿命を延ばします。
2. 小型換気システムの低圧運転
低圧 (≤150Pa) 環境でも良好な空気流量対圧力比を維持できます。
機器キャビネット、実験室の作業台、ミニエアコンなど、局所的な換気が必要な用途に適しています。
低騒音設計で快適な作業環境を実現します。
3. 機械装置の局所冷却
高速モーターや周波数コンバータなど、局所的なホットスポットを生成する機械コンポーネントの場合、ミニサイズの遠心ファンは中圧範囲内で正確なエアフローを実現できます。
コンパクトな構造なので機器内への直接設置が容易で、配管ロスを低減します。
4. 新鮮な空気と空気浄化システム
VAV (可変空気量) システムや空気清浄機など、小型で高効率が必要な用途では、ミニサイズの遠心ファンは、50 Pa という低い圧力で均一な新鮮な空気を分配できます。
CE 認証により EU の機械安全規格への準拠が保証され、国際プロジェクトに適しています。
ミニサイズ遠心ファンの騒音レベルは従来の遠心ファンと比べてどうですか?
従来の遠心ファンとの騒音値比較
1. 構造の最適化により騒音を低減
ミニサイズの遠心ファンは単相ダイレクトドライブまたは EC モーターを使用しており、従来のベルトドライブの機械ノイズを排除します。
入口と出口の合理化された設計により、気流の衝撃騒音が低減されます。
2. 小型による騒音のメリット
インペラの直径が比較的小さいため、回転速度は高くなりますが、気流の乱流の範囲が制限され、結果として全体の騒音レベルが大型の遠心ファンよりも約 3 ～ 5 dB(A) 低くなります。
3. 低騒音素材と製造プロセス：筐体には高密度の制振素材を使用し、振動の伝播をさらに抑制します。
精密加工により羽根車とケーシングの隙間を均一に保ち、気流漏れによる騒音を防ぎます。
4. 実際のテストデータ (当社提供): 定格速度でのミニサイズ遠心ファンの騒音レベルは通常 45 ～ 55 dB(A) です。従来の遠心ファンでも同じ気流を実現
音量の範囲は通常 55 ～ 65 dB(A) です。
| パラメータ | ミニサイズ遠心ファン | 従来の遠心ファン | 注記 |
| サイドノイズ | 約。 41dB | 50dB～90dB（最大≧60dB） | ミニサイズは明らかに静かです |
| 入口ノイズ | 約。 46dB | 約。 55dB～80dB | 小型サイズで気流衝撃音を低減 |
| 騒音変動 | 速度や羽根車の形状による影響はほとんどない | 速度、インペラの数、ハウジングの材質に大きく影響されます | 最適化された空力インペラと低騒音モーター |
| ノイズ低減技術 | 高精度バランシング、低振動ベアリング、ECサイレントモーター | 従来の機械的カップリング、限られたノイズ抑制対策 | シンプルな構造とダイレクトドライブ設計により機械ノイズが低減 |
ミニサイズ遠心ファンの過負荷や電力不足の問題を避けるためのモデルの選択方法は?
1. システム圧力要件の決定: まず、製品仕様表の対応する圧力-空気流量曲線を参照して、必要な静圧 (Pa) と空気流量 (m3/h) を計算します。
ファンが定格電力範囲内で動作するように、目標動作点に近いモデルを選択してください。
2. モーター駆動タイプの検討: 可変速調整が必要なアプリケーションの場合は、広範囲の速度制御が可能で、固定速度による過負荷を回避できる EC (ブラシレス DC) モーターを優先します。
単相ダイレクトドライブ AC モーターは、低速要件とコスト重視のプロジェクトに適しています。
3. 電力マージンの確認: モデルを選択するときは、システム抵抗の変化や周囲温度の上昇による電力需要の増加に対応できるように、少なくとも 10% ～ 15% の電力マージンを考慮してください。
4. Ningbo Haoyue Fan Manufacturing Co., Ltd. の技術サポートを活用する: 同社は豊富な研究開発経験があり、現地調査、風量計算、モデル選択のアドバイスを提供できます。
プロフェッショナルなファン性能シミュレーション ソフトウェアを通じて、お客様が最適なミニサイズ遠心ファン モデルを迅速に特定できるように支援し、誤った選択による機器の過負荷や電力不足を回避します。
よくある質問 (FAQ)
Q1: Ningbo Haoyue Fan Manufacturing Co., Ltd. のミニサイズ遠心ファンの核となる技術的特徴は何ですか?
A: 同社は単相ダイレクトドライブ AC モーターまたはブラシレス DC (EC) モーター駆動構造を採用しており、高効率、低騒音、便利な速度調整、コンパクトな構造などの利点があります。
Q2: ミニサイズ遠心ファンの主な応用シナリオは何ですか?
A: 小型電子機器 (コンピューター、医療機器、通信機器など) の放熱、空気浄化、厨房の排気ガスの抽出、ホテルの排気、塗装ブースの防爆用途など、さまざまな産業、商業、家庭の環境に適しています。小型で低騒音であるため、広く使用されています。
Q3: ミニサイズ遠心ファンの一般的な風量と騒音レベルはどのくらいですか?
A: 一般的な製品の風量は 1 時間あたり数十から数百立方メートル、騒音レベルは約 64 dB(A) で、低騒音要件を満たしています。
Q4: ミニサイズ遠心ファンを選択する際に考慮すべき重要なパラメータは何ですか? A: 注意が必要なパラメータには、風量 (m3/h)、空気圧、速度 (rpm)、電力 (W)、騒音レベル (dB)、モーターの種類 (AC/EC)、保護レベル (IP44 など) が含まれます。
