ファンのECは 電子的に整流 。 EC ファンは、標準的な AC モーターに見られる機械的なブラシや巻線の代わりに、電子制御ボードを内蔵したブラシレス DC モーターを使用します。この 1 つの変更により、ファンはより高いモーター効率に達し、正確に制御された速度で動作し、従来の AC 駆動ユニットよりも著しく低い騒音で動作することができます。
EC が実際にモーター内部で何を変えるのか
従来の AC ファン モーターは、電力網の固定周波数に依存して速度を設定しており、機械的な転流とスリップによってエネルギーが失われます。 EC モーターは、そのメカニズムを電流を電子的に切り替えるデジタル ドライブ ボードに置き換えるため、ローターは全速度範囲にわたって直接かつスムーズに駆動されます。これが、EC 遠心ファンを 0 ～ 10V、PWM、または RS485 制御信号と組み合わせて、1 つの固定速度で動作させるのではなく、その場で出力を調整できる理由です。
遠心ファンでは、この電子ドライブは、渦巻き状ハウジング内の後方に湾曲した、または後方に傾斜したインペラと連携して動作します。インペラは空気の流れを圧縮して方向付けますが、ボリュートはその高速で移動する空気を利用可能な静圧に変換します。モーター自体の応答性が向上しているため、ダクトの状態が変化しても、アセンブリ全体がより厳密な気流と圧力目標を維持できます。
EC遠心ファンの主要構成部品
EC 遠心ファンは、ファン ホイールにボルトで固定された単なるモーターではありません。これは、それぞれがパフォーマンスに影響を与える複数の部品で構成されるモジュール式アセンブリであり、それらの部品を知っておくと、データシートを比較したり、現場でユニットのトラブルシューティングを行うときに役立ちます。
| コンポーネント | ファンの役割 |
| 外付けローター型ECモーター | ブラシレス DC テクノロジーを使用してインペラを直接駆動し、機械的転流損失を回避します |
| 後方に湾曲したインペラ | ブレード数と曲率がファンの圧力とエアフロー特性を設定します |
| ボリュート（ハウジング） | 高速空気を静圧に変換し、多くの場合吸音パッドが裏打ちされています |
| 取付ベースとブラケット | 高圧運転時の振動減衰と構造安定性を提供します。 |
| 制御インターフェース | 速度とフィードバック制御のために 0 ～ 10V、PWM、または RS485 信号を受け入れます |
エネルギー効率: EC ファンが存在する主な理由
EC という文字は、エネルギー節約のために最もよく取り上げられますが、その理由は数字で説明されています。ブラシレス EC モーターの効率は通常 80 ～ 90 パーセントに達しますが、標準的な三相誘導モーターの効率は約 75 パーセントです。ファンは負荷が実際に必要とする電力のみを消費するため、デジタル速度制御によりさらにゲインが追加されます。
- モーター効率: EC モーターでは 80 ～ 90 パーセント、標準 AC 誘導モーターでは最大 75 パーセント
- 部分負荷効率の向上: ファンがフルスピード未満で動作する場合に最大 30% 向上
- スイッチング損失: ドライブ基板のSiC MOSFETなどの高周波パワーデバイスにより低減
- 取り付け損失: ダクト抵抗と取り付け誤差を軽減するプラグアンドプレイブラケットにより低減されます。
ほとんどの HVAC および冷凍負荷は動作時間の大部分をピーク出力以下で費やしているため、この部分負荷の利点は、フルスピード時だけでなく EC ファンが 1 年間で最も多くの電力を節約できる場合によく見られます。

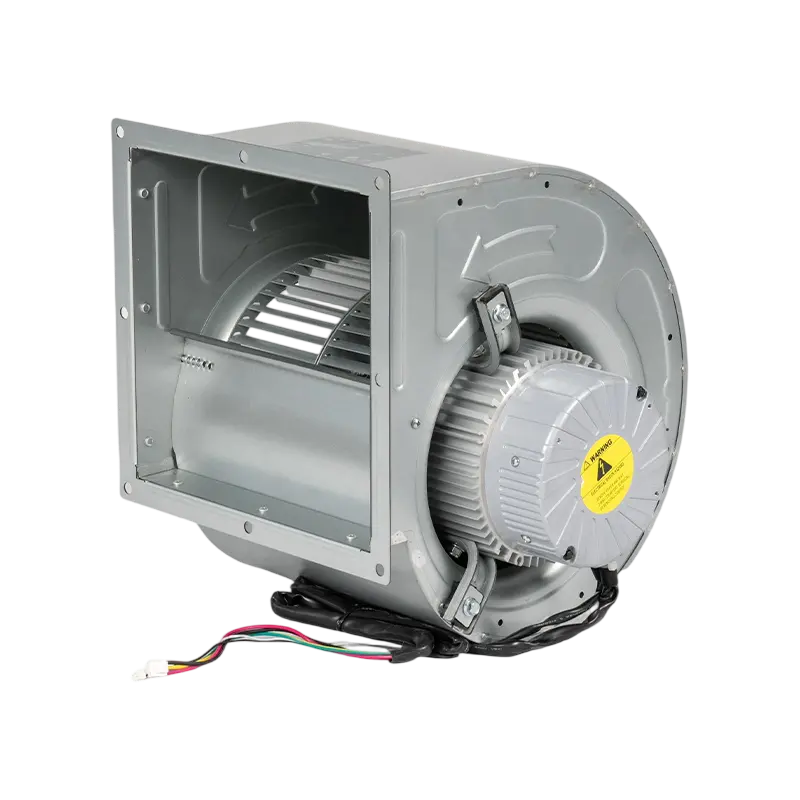

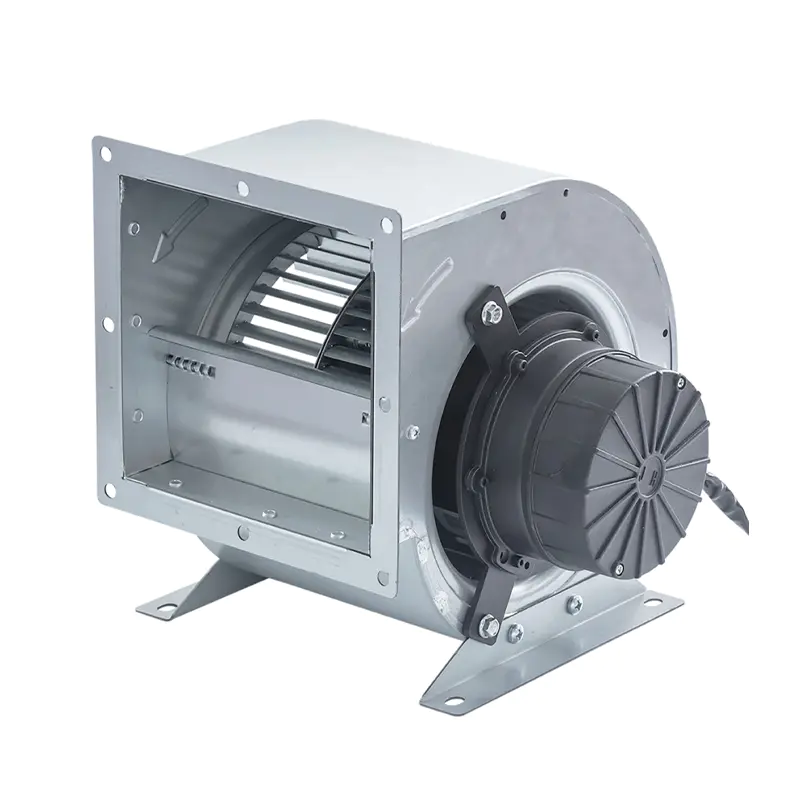

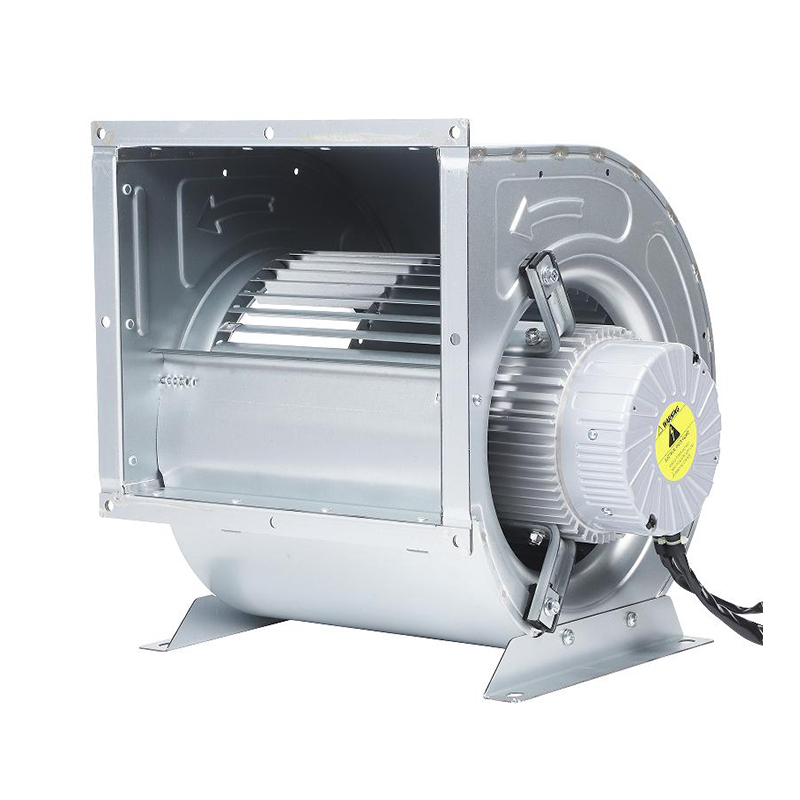

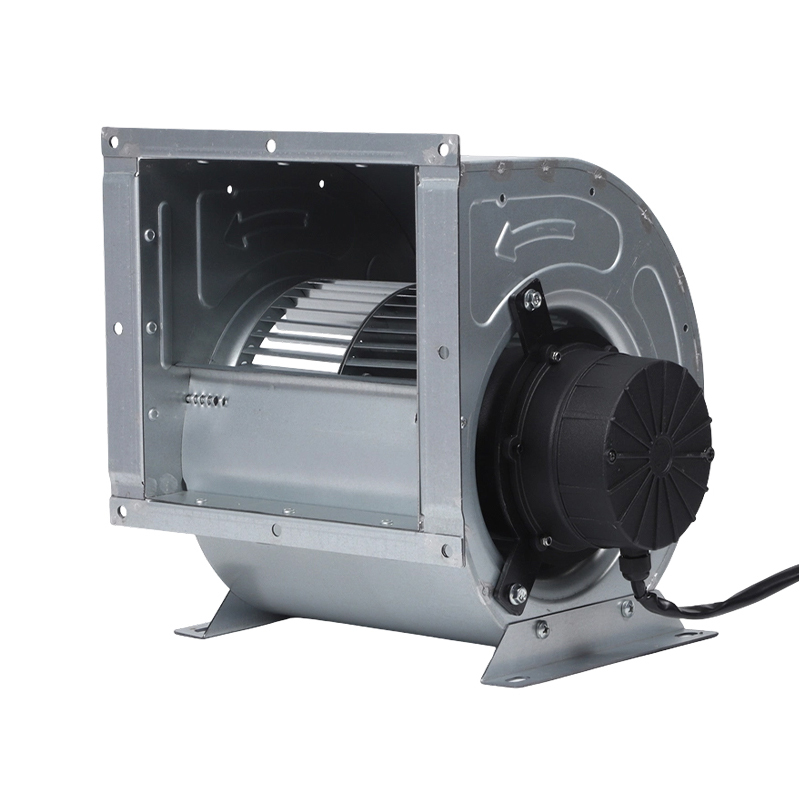

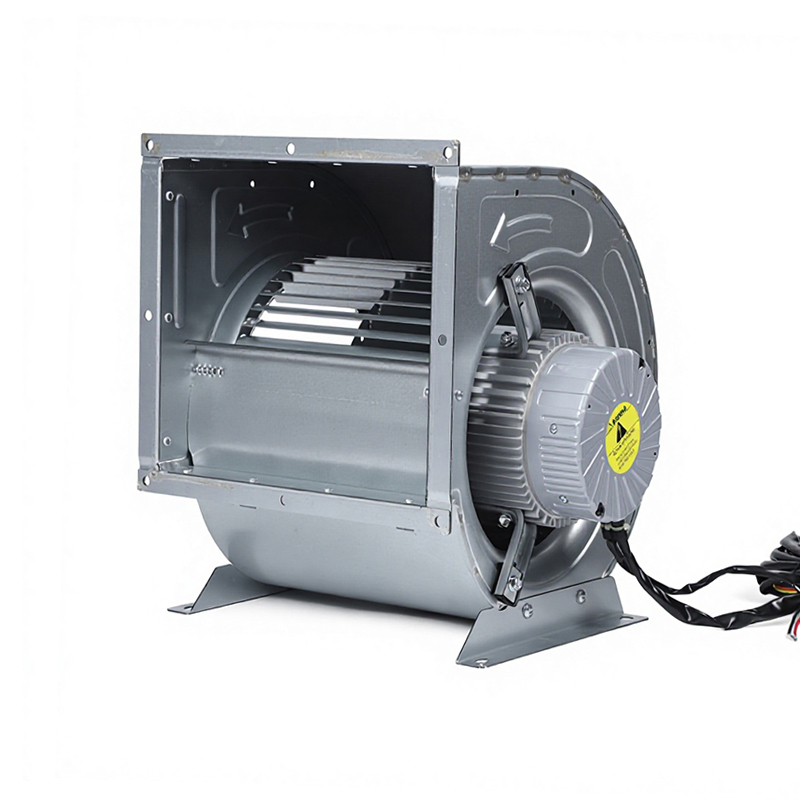

EC遠心ファンの注目モデル
以下は、低圧の供給空気から両吸込の高圧負荷に至るまで、気流、圧力、および制御要件に合わせて構築された量産 EC 遠心ファン シリーズのスナップショットです。
ACファンとの騒音性能比較
EC モーターには機械的なブラシ接触がないため、AC モーターに見られる主要なノイズ源の 1 つが除去されます。渦巻きダクトと出口ダクトの音響処理と組み合わせることで、多くの EC 遠心ファンの動作騒音の実測値が 70dB 未満になり、最適化されたモデルでは、同等の AC ファンが達成するにはより高速でより高い騒音が必要となる同じ風量で 55dB(A) まで低くなります。
- ブラシレスドライブにより転流ノイズを発生源から排除
- ボリュート内部の吸音パッドが気流の衝撃音を低減します。
- 防振ブラケットは、取り付けフレームを介して伝わる構造ノイズを抑制します。
- ECモーターはより効率的に目標出力に到達するため、同じ風量では定格速度が低くなります。
この騒音プロファイルは、数デシベルの違いが居住者に認識される病院、研究所、ホテルの HVAC システムで EC 遠心ファンが指定される主な理由です。
EC遠心ファンの代表的な用途
正確な制御、高い静圧、静かな動作の組み合わせにより、EC 遠心ファンは汎用冷却ではなく、かなり特殊な一連の機器タイプに使用されます。
- 可変風量（VAV）空調ユニット
- ダクト式空調ユニットと HVACR システム
- 外気処理システム
- 空気浄化装置およびクリーンルーム用ファンフィルターユニット（FFU）
- データセンターおよびサーバーキャビネットの冷却
- 安定した指向性の気流が必要な冷凍機器
購入前に確認すべき主な仕様
EC 遠心ファンのデータシートには同様の一連のパラメータがリストされており、それらを並べて比較することが、特定のダクト システムに合わせてファンのサイズを正しく決定する最も早い方法です。
| パラメータ | なぜそれが重要なのか |
| インペラ直径 | ファンのベースラインエアフローと圧力容量を設定します |
| 定格速度と風量範囲 | ファンがダクトシステムの設計エアフローを満たすことができることを確認します |
| 静圧 | ファンがダクトとフィルターの抵抗を克服できるかどうかを判断します |
| 制御方法 | 0 ～ 10V、PWM、または RS485 は、ファンがビル制御システムとどのように統合されるかを定義します。 |
| 保護等級 | IP54 以上は、粉塵や湿気にさらされる設置に適していることを示します。 |
EC ファンと AC ファン: 簡単な比較
| 因子 | ECファン | ACファン |
| モーター効率 | 80～90パーセント | 最大 75% |
| 速度制御 | 電子内蔵、無段階 | 可変速度には外部 VFD が必要です |
| 一般的なノイズ | 55～70dB(A) | 同等のエアフローでは一般的により高い |
| メンテナンス | メンテナンス-free bearings, no brushes to replace | 定期的なブラシとベアリングのチェック |
メンテナンスと故障診断の基本
EC モーターはブラシレス技術とメンテナンス不要のベアリングを使用しているため、AC ユニットよりも日常のメンテナンスが軽くなります。定期チェックでは通常、インペラの清浄度、ベアリングの潤滑（該当する場合）、およびモーターの内蔵過負荷、過電流、および失速アラームの 3 つの項目が対象になります。障害が発生した場合、ハウジングを開けずに RS485 インターフェイスまたは内蔵信号フィードバックを読み取って原因を特定できるため、純粋な機械式 AC ファンと比較して診断時間が大幅に短縮されます。
よくある質問
EC 遠心ファンを一般的に使用するシステムはどれですか?
可変風量ユニット、ダクト空調システム、外気システム、クリーンルーム FFU、およびデータセンター冷却はすべて、制御精度と効率の点で EC 遠心ファンを指定するのが一般的です。
EC ファンは常に AC ファンより静かですか?
ほとんどの同等のエアフローのケースでは、ブラシレス モーターが整流ノイズを除去し、ファンがより低い動作速度で目標のエアフローに到達できるため、そのとおりです。
EC ファンは AC ファンよりも初期費用がかかりますか?
EC ファンは通常、電子ドライブ ボードがあるため購入価格が高くなりますが、特に部分負荷時の効率の向上により、通常、機器の耐用年数にわたるコストが相殺されます。
