EC遠心ファンの選び方は？

直接の答え: パフォーマンス曲線をシステムのニーズに合わせる

適切な EC (電子整流) 遠心ファンを選択することは、基本的にそのファンの適合性を考慮することです。 システムの必要な動作点（エアフロー対静圧）に対する特定のパフォーマンス曲線 。従来の AC ファンとは異なり、EC ファンは可変速度制御と高効率を実現する統合電子機器を備えています。最も重要な手順は、システムが必要な空気流量で生成する静圧を計算することです。ここで不一致があると、非効率、騒音、または不適切な換気が発生する可能性があります。業界テストのデータは、適切なサイズの EC ファンを使用できることを示しています。 部分負荷時に同等の AC ソリューションよりも効率が最大 70% 向上 .

EC テクノロジーの理解: なぜそれが選択に重要なのか

EC モーターは、ブラシレス DC モーターの効率性と AC 電源のシンプルさを組み合わせています。入力 AC 電力を DC に変換する統合インバーターが特徴で、正確な制御が可能です。この組み込みインテリジェンスが主要な差別化要因となります。たとえば、Yuyao Jiale Ventilation Equipment Co., Ltd. は、専門メーカーおよび加工業者として、この技術を産業分野で活用しています。 EC遠心ファン 。彼らは採用します 単相直結ACおよびECモーター駆動構造 、グローバル企業に高品質の製品を提供します。選択を促進する主な利点は次のとおりです。

• 高効率: EC モーターは AC モーターよりも発熱が大幅に少なく、より多くの電気を有用な仕事に変換します。
• 統合された速度制御: これらは単純な 0 ～ 10 V 信号または PWM で制御できるため、外部可変周波数ドライブ (VFD) が不要になります。
• 低ノイズ: 正確な整流により、動作範囲全体にわたって電磁ノイズと機械ノイズが低減されます。

選考プロセス: 段階的なアプローチ

理想的なファンを選択するには、単純な直径と電圧の考慮事項を超えて検討する必要があります。この体系的なプロセスに従ってください。

ステップ 1: 操作点を定義する

必要な値を計算します 風量 (CFM または m3/h 単位) そして合計 静圧 (inWG または Pa) システムはそのフローを強制します。これがファンの義務です。たとえば、ダクト付き空調ユニットには、300 Pa の静圧で 2000 m3/h が必要になる場合があります。この 1 点が主な選択基準となります。

ステップ 2: メーカーのパフォーマンス曲線を参照する

すべての EC 遠心ファンには、公表された性能曲線があります。計算された動作点が曲線内、理想的にはピーク効率の領域に収まるファンを選択する必要があります。動作点が曲線の右端 (失速領域) または左端 (非効率的な過速度) にあるファンの選択は避けてください。

ステップ 3: 物理的および電気的制約を評価する

利用可能なスペースを測定します。 遠心ファンは、高効率、低騒音、便利な速度調整、小さな構造スペースを特徴としています。 ため、エアハンドリングユニットや HVACR システムなどの用途に最適です。ファンの寸法 (吸気口/排気口のサイズ、全体の設置面積) が適合することを確認します。また、電源 (電圧、周波数) および制御信号タイプ (0 ～ 10V、4 ～ 20mA、Modbus) とシステムの互換性を確認してください。

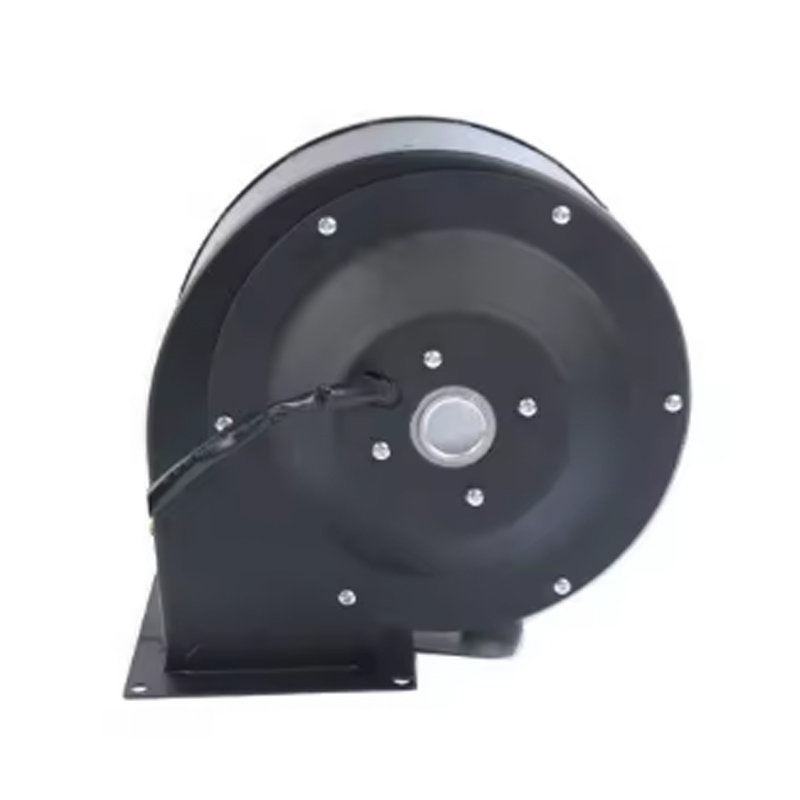

ファンのタイプの比較: 前方湾曲型と後方湾曲型

インペラの設計は性能に大きく影響します。 Yuyao Jiale のような企業は、前方遠心ファンとインペラの研究開発と生産において豊富な経験を持っています。ここでは、選択のガイドとなる比較を示します。

可変風量システムの場合、システム圧力が予期せず低下した場合にモーターの過負荷を防ぐため、過負荷のない出力曲線を持つ後方に湾曲したファンが最も望ましいことがよくあります。

主な仕様とその意味

正しい選択には、エアフローと圧力以外にも、他のいくつかの仕様が重要です。

• 騒音レベル (dBA): メーカーは、特定の動作点での音声データを提供します。空気清浄装置などのノイズに敏感なアプリケーションの場合は、目標速度でのソーン定格または dBA レベルが低いファンを優先します。
• 入力電力 (W) と電流 (A): これを使用して総エネルギー消費量を計算し、電源と配線が適切であることを確認します。 EC ファンの消費電力は速度によって変化することに注意してください。
• 制御インターフェース: ファンを制御する方法を決定します。外部ポテンショメータ、ビル管理システム (BMS) からの 0 ～ 10 V DC 信号が必要ですか、それとも統合された速度ノブを備えたスタンドアロンですか?
• 保護等級 (IP): ほこりの多い、または湿気の多い環境 (排気ファンや除湿ファンなど) に設置する場合は、電子機器を保護するために IP44 以上の定格が必要です。

EC選択の費用対効果分析

EC 遠心ファンは、多くの場合、AC 遠心ファンよりも初期費用が高くなりますが、総所有コストはほとんどの場合低くなります。 HVAC システムに関する研究では、 EC モーターによるエネルギーの節約により、初期価格のプレミアムを 1 ～ 3 年以内に回収できます。 、運転時間と電気代によって異なります。たとえば、24 時間年中無休で稼働する冷凍システムでは、シェード ポール AC モーターから EC モーターに切り替えることで、ファン 1 台あたり年間 200 ドル以上を節約できます。 OEM やシステム設計者にとって、こうした長期的な節約は、Yuyao Jiale のような信頼できるメーカーの EC テクノロジーを選択する説得力のある理由になります。 完全性、強度、製品品質は業界で高く評価されています 。正しく選択することで、今後何年にもわたって最適なパフォーマンス、エネルギー コンプライアンス、およびシステムの信頼性を確保できます。
